やっちまいました・・・・・・・・・・
まぁ、もともと技術レベルほぼゼロの私です。見よう見まねでやってます。
このところ遊んでいるAZ-11。なんか、ファイナル部分のタンタルコンデンサーというのが電圧に耐えきれず、自爆して回りの回路や部品を巻き添えにする、というのです。古くからのAZ-11ユーザーは、当たり前トピックでしょうけど、知らなんだ。
その対策として、より高圧のタンタルコンデンサーに交換しておく。そりゃ、やっておこなければ大事なAZ-11が壊れてはイヤです。
ネット情報では、16Vのタンタルを25Vのものに変えたとか。パーツを探しましたが、20Vのものしか手に入れられませんでした。外部電源はまあ間違えて高くても15V程度でしょう、20Vで大丈夫と判断。

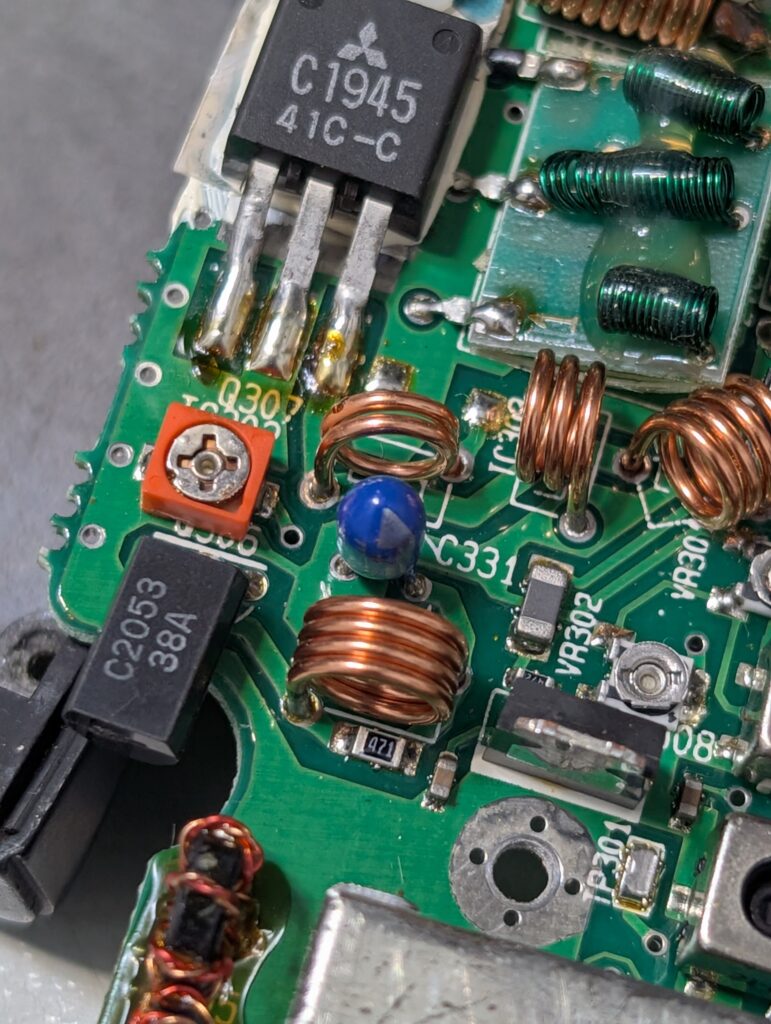

この青いのを取り外します。

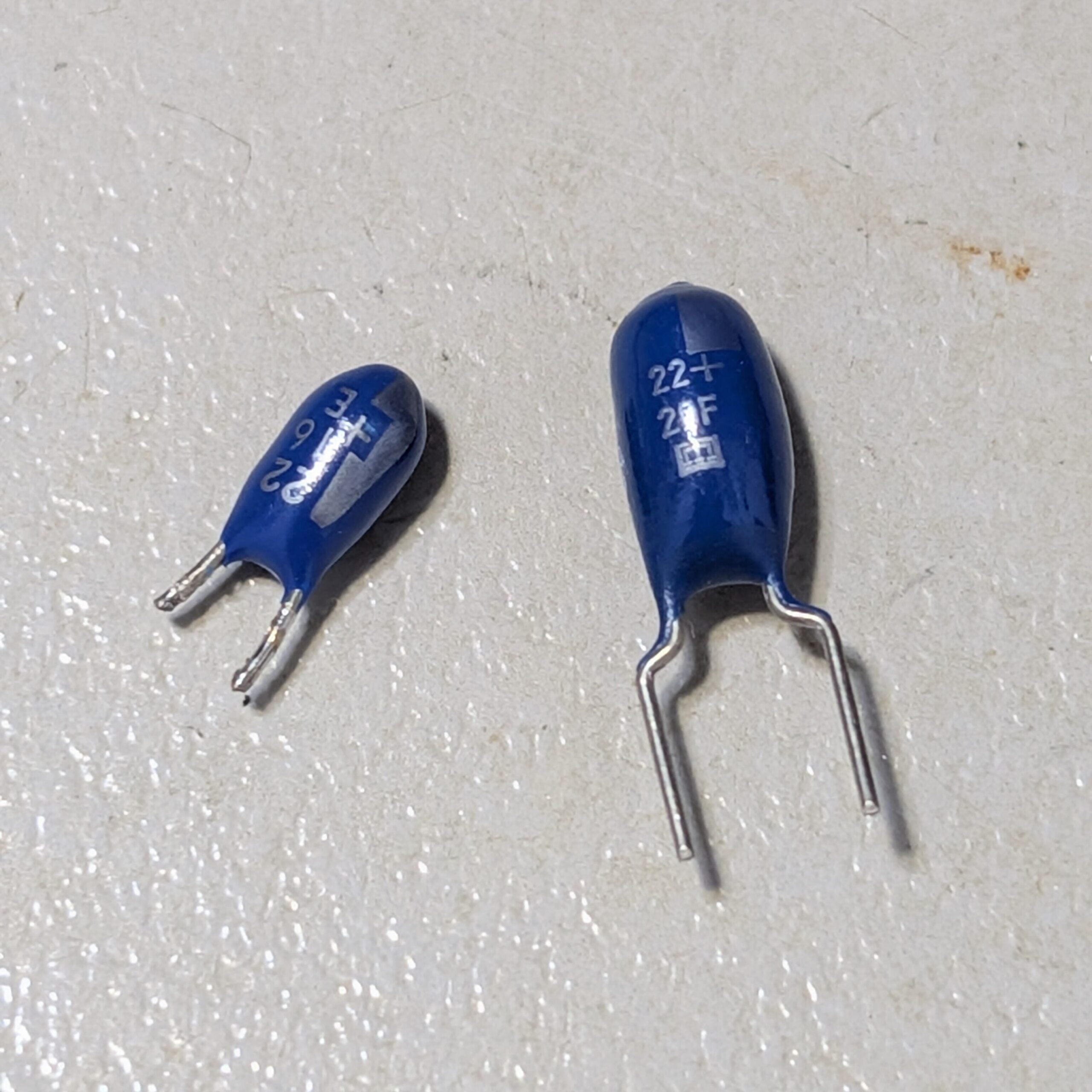

左が取り外したもの。右の青豆ちゃんに替わってもらいます。一回り大きい。
こんな簡単な作業はないな～ 余裕だな～ こういう気持ちがミスを呼ぶ。
組み上げて、電源オン。受信OK、念のためパワー計につないで送信オン！
あれれ？ ん？ パワーが出ません。
バッテリーがおかしいのか？？ 他のバッテリーでテスト。ダメ。
ケーブル？ 異常なし。 何か臭う～～～～
再び開腹。
やっちゃっています。こうなるのがイヤで取り替えたのに、やっちゃてます。
こういう時は、この日は諦めて寝ます。
なぜだろう？ 半田不良？ ショートさせたのかな？
幸いにして、アツデンさんがAZ-11の回路図を公開していただいています。このパーツはどこだい？

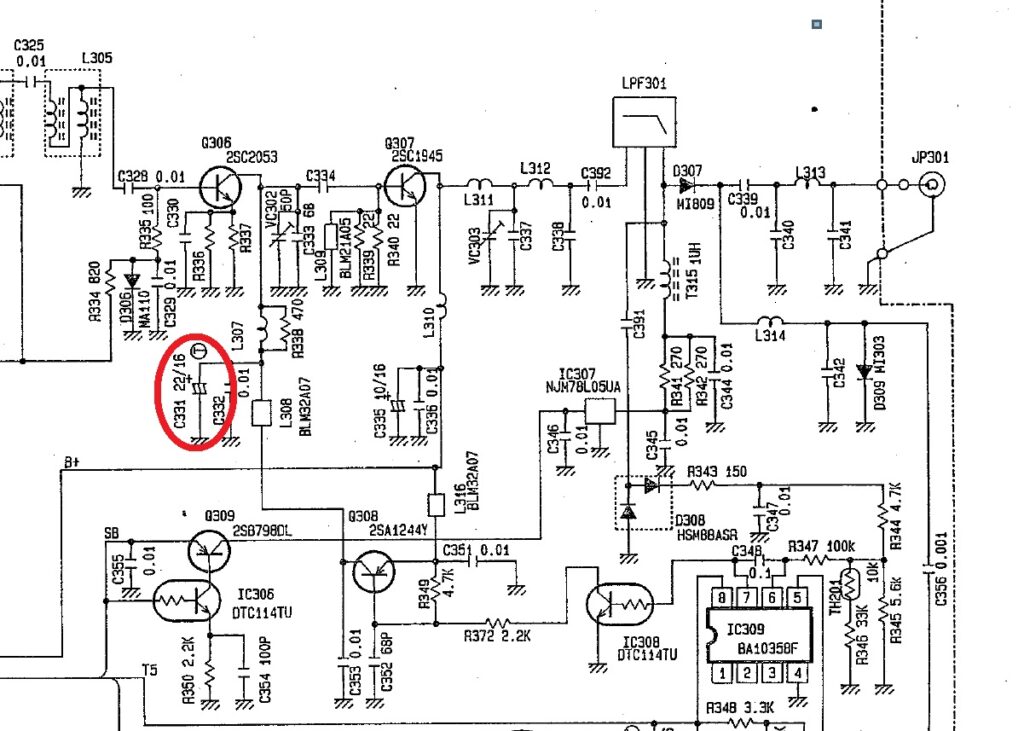

ありました。赤マークのところです。ん？ん？ 極性？？？
そうです、極性があるのを知らずに付けてしまったのです。あっちゃー
これは、ショートさせた状態になってしまった、ということでしょう。
ということで、これから長い道のりになりそうな修理が始まります。
もう、誰かに修理依頼しようかと思ったのですが、これも勉強になるかなと頑張ってみます。
まずは、黒こげ部分を調べます。

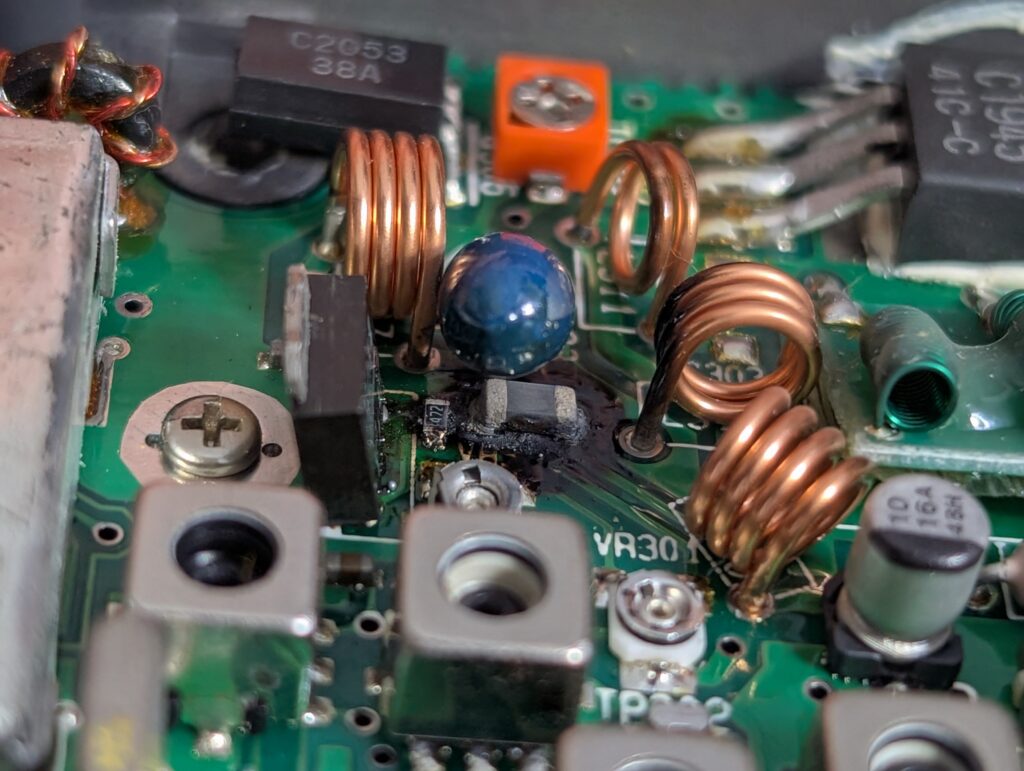

火を噴いたであろうタンタルコンデンサは取り外しています。左がそのコンデンサーがある面。その基板裏側が右の写真です。酷い状況です。
この黒こげになったパーツは、回路図によるとどちらもBLM32A07です。これからChatGPTにお世話になります。BLM32A07 は、主に EMI（電磁干渉・ノイズ）抑制用のチップフェライトビード／EMIフィルター部品であるようです。ただ単にショートするだけでも良いみたいですが、できるだけオリジナルを維持したい、ということで同じパーツを探しますが、無い。あるけど、業者用で大量だし、高く付く。それなら代用品。チャッピー(ChatGPT)に頑張ってもらいます。
結果、BLM31SN500SN1Lというのが上位互換らしい。しかもマルツパーツさんで注文できます。
届いたときに備えてクリーニング。
おいおい、これ直せるのか？ ちょっと不安になります。
パーツが届いて、格闘しました。小さい上に、これをマトモではないパターンに半田付けしなくてはなりません。（小ささで言えば、以前もっと小さな小さなパーツをやったことあり）
爆発タンタルコンに替わって、今回は電解コンデンサーを付けました。チャッピー曰く、電解コンデンサーでも大丈夫ということで。
ショートさせると最悪なので、念入りにチェック。
無事に電源が入りまして、ドキドキ送信テスト。
すんなりと５W出力しました。あ～～～～～～、良かった良かった。
ということで、大変良い勉強になりました。
それにしても老眼は辛いです･･･
